Общие технические параметры.
| Наименование | Конденсатоотводчик термодинамический | |
| Серия | ТД131 и ТД133 | |
| Рабочая среда | Водяной пар | |
| Номинальный диаметр, DN | DN 15-25 |
|
| Номинальное давление, PN | 4,0 МПа | |
| Макс. температура рабочей среды, Tmax | +350оС |
|
| Тип присоединения | Фланцевое, резьбовое | |
| Материал корпуса | Углеродистая сталь | |
Описание:

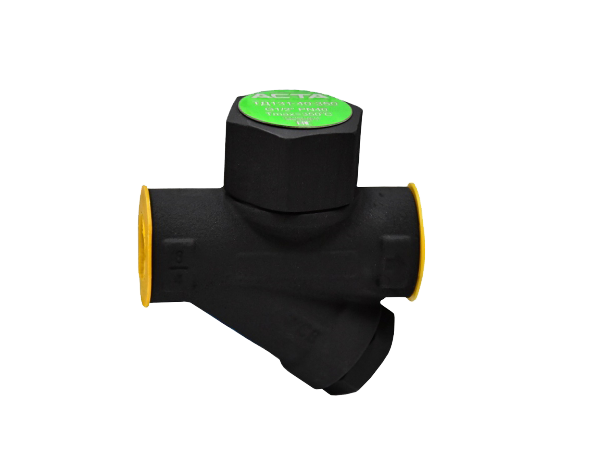

ТЕРМОКОН ТД131 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском
Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.
Основные свойства:
- Компактные размеры.
- Встроенный фильтр.
- Широкий диапазон рабочих давлений и температур.
- Циклический отвод конденсата.
- Устойчив к гидроударам и замерзанию.
Документация:
Конденсатоотводчики термодинамические ТД131 и ТД133.pdf
